Строение и свойства электрической дуги

Электрическая дуга – это мощный, длительно существующий между находящимися под напряжением электродами, электрический разряд в сильно ионизированной смеси газов и паров. Характеризуется высокой температурой газов и большим током в зоне разряда.

Электроды подключаются к источникам переменного (сварочный трансформатор) или постоянного тока (сварочный генератор или выпрямитель) при прямой и обратной полярности.

При сварке постоянным током электрод подсоединенный к положительному полюсу называется анодом, а к отрицательному – катодом. Промежуток между электродами называется областью дугового промежутка или дуговым промежутком (рисунок 3.4). Дуговой промежуток  обычно  разделяют на 3 характерные области:

  1. анодная область,  примыкающая к аноду;
  2. катодная область;
  3. столб дуги.

Любое зажигание дуги начинается с короткого замыкания, т.е. с замыкания  электрода с изделием. При этом Uд = 0, а ток Imax = Iкор.замык. В месте замыкания появляется катодное пятно, которое является непременным (необходимым) условием существования дугового разряда. Образующийся жидкий металл при отводе электрода растягивается, перегревается и температура достигает, до температуры кипения – возбуждается (зажигается) дуга.

Зажигание дуги можно производить и без соприкосновения электродов за счет ионизации, т.е. пробоя диэлектрического воздушного (газового) промежутка за счет повышения напряжения осцилляторами (аргонодуговая сварка).

Дуговой промежуток является диэлектрической средой, которое необходимо ионизировать.

Для существования дугового разряда достаточно Uд = 16÷60 В. Прохождение электрического тока через воздушный (дуговой) промежуток возможно только при наличии в нем электронов (элементарных отрицательных частиц) и ионов: положительные (+) ионы – все молекулы и атомы элементов (легче образуют металлы Ме); отрицательные (–) ионы – легче образуют F, Cr, N2, O2 и другие элементы обладающие сродством к электронам е.

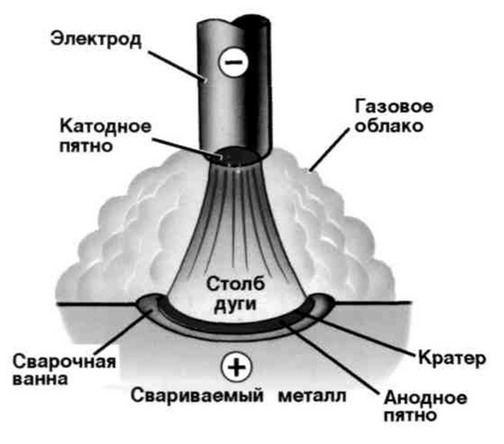

Рисунок 3.4 – Схема горения дуги

Катодная область дуги является источником электронов, ионизирующих газы в дуговом промежутке. Электроны выделившиеся из катода ускоряются электрическим полем и удаляются от катода. Одновременно под воздействием этого поля к катоду направляются +ионы:

Uд = Uк + Uс + Uа;

Анодная область имеет значительно больший объем Ua < Uк.

Столб дуги – основная доля дугового промежутка представляет смесь электронов, + и – ионов и нейтральных атомов (молекул). Столб дуги нейтрален:

∑зар.отр. = ∑зарядов положит.частиц.

Энергия для поддержания стационарной дуги поступает от источника питания ИП.

Разная температура, размеров анодных и катодных зон и разное количество тепла выделяющейся – обуславливает существование при сварке на постоянном токе прямой и обратной полярности:

Qa > Qк;  Ua < Uк.

  • при требовании большого количества тепла для прогрева кромок больших толщин металла применяется прямая полярность (например, при наплавке);
  • при тонкостенных и не допускающих перегрева свариваемых металлов обратная полярность (+ на электроде).
