Ручная дуговая сварка

Ручная дуговая сварка выполняется сварочными электродами, которые подают вручную в дугу и перемещают вдоль заготовки. В процессе сварки металлическим покрытым электродом (рисунок 3.6) дуга горит между стержнем электрода и основным металлом.

Стержень электрода плавится, и расплавленный металл каплями стекает в сварочную ванну. По мере движения дуги сварочная ванна затвердевает и формируется сварной шов.

При изготовлении стальных судовых конструкций объем использования ручной дуговой сварки (оцениваемый массой наплавляемого металла) составляет 25 – 35%. В судовом машиностроении объем ручной дуговой сварки значительно больше

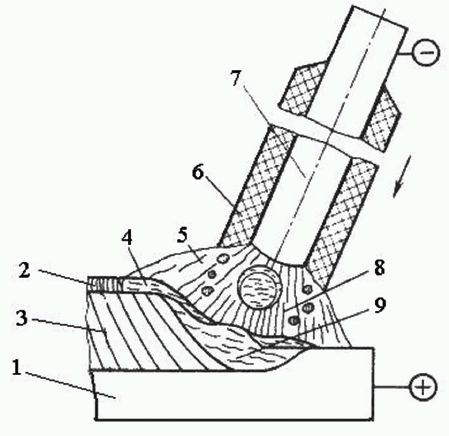

Рисунок 3.6 – Схема процесса сварки металлическим покрытым электродом:

1 – основной металл; 2 – шлаковая корка; 3 – сварной шов; 4 – шлаковая ванна; 5 – защитная газовая атмосфера; 6 – электродное покрытие;
7 – стержень электрода; 8 – дуга; 9 – сварочная ванна

Ручная сварка удобна при выполнении коротких криволинейных швов в любых пространственных положениях, применяется при выполнении швов в труднодоступных местах, а также при монтажных работах и сборке конструкций сложной формы. Сварку вручную иногда используют при исправлении дефектов латунного, бронзового, алюминиевого и чугунного литья.

Недостатком ручной сварки является малая производительность, значительные потери электродного металла (15-25%) и плохие санитарно-гигиенические условия работы для сварщика.
