Геометрия инструмента



Геометрия инструмента и ее влияние на процесс резания и качество обработанной поверхности

Токарный проходной резец имеет головку – рабочую часть I и тело-стержень II (рисунок 4.2), который служит для закрепления резца в резцедержателе.

Головка резца образуется при заточке и имеет следующие поверхности: переднюю поверхность 1 (сходит стружка); главную заднюю поверхность 2 (обращена к поверхности резания заготовки); главную режущую кромку 3 и вспомогательную 6; вершину 4 (закруглена или срезана для увеличения износостойкости).

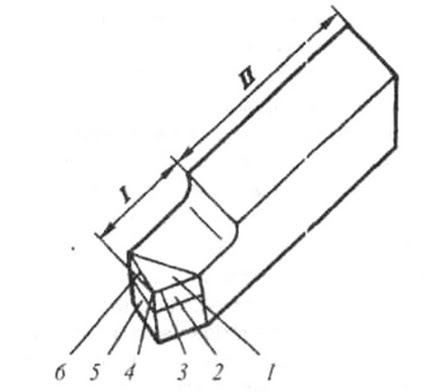

Рисунок 4.2 – Элементы токарного прямого проходного резца

Инструмент затачивают по передней и задним поверхностям. Углы резца определяют взаимное расположение поверхностей рабочей части инструмента, а также остроту режущего клина и форму поперечного сечения срезаемого слоя. Углы рассматривают исходя из выполнения следующих условий: ось резца должна быть перпендикулярна к линии центров станка; вершина резца — на линии центров станка; совершается главное движение резания.

Углы инструмента оказывают существенное влияние на процесс резания и качество обработки (рисунок 4.3).

Передний угол γ оказывает большое влияние на процесс резания. С увеличением +γ уменьшается деформация срезаемого слоя, так как инструмент легче врезается в материал, снижаются силы резания и расход мощности. Одновременно улучшаются условия схода стружки, а качество обработанной поверхности заготовки повышается. Однако чрезмерное повышение +γ приводит к снижению прочности главной режущей кромки, увеличению взноса вследствие выкрашивания, ухудшению условий теплоотвода от режущей кромки.

При обработке деталей из хрупких и твердых материалов для повышения стойкости резца следует назначать меньшие значения угла +γ, иногда даже отрицательные. При обработке деталей из мягких и вязких материалов передний угол +γ увеличивают γопт = +18 ÷ -4° (-10°).

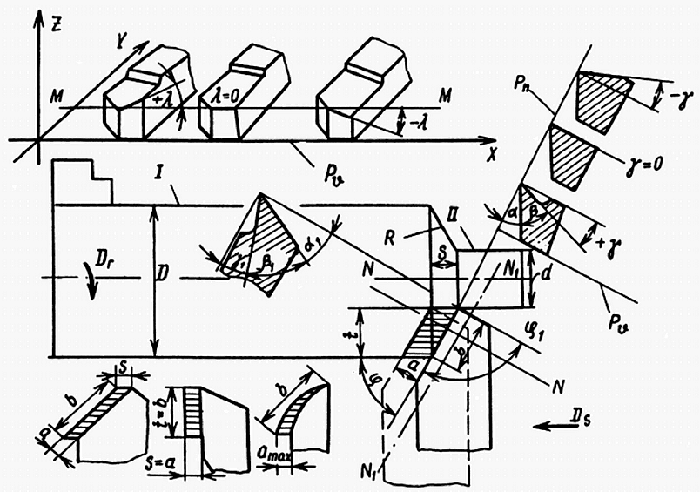

Рисунок 4.3 – Геометрические параметры проходного токарного резца

Главный задний угол α – наличие α уменьшает трение между главной задней поверхностью инструмента и поверхностью резания заготовки, что уменьшает износ инструмента по главной задней поверхности. Для мягких и вязких материалов α должно быть больше, чем при обработке твердых и хрупких материалов. Обычно αопт = 6 ÷ 12°.

Главный угол в плане φ – оказывает значительное влияние на шероховатость обработанной поверхности.

С уменьшением угла φ шероховатость обработанной поверхности снижается. Одновременно увеличивается активная рабочая длина главной режущей кромки; соответственно сила и температура резания, приходящаяся на единицу длины кромки уменьшаются, что снижает износ инструмента.

Однако с уменьшением угла φ возрастает сила резания, направленная перпендикулярно к оси заготовки Ру, следовательно возрастает деформация заготовки и отжим резца от заготовки: φ = 30 ÷ 90°. Когда φ = 90° – проходной резец для обработки конической поверхности. Таким образом, с уменьшением угла φ возможно возникновение вибраций в процессе резания, снижающих качество обработанной поверхности.

С уменьшением угла φ1 шероховатость обработанной поверхности снижается, увеличивается прочность вершины резца и снижается его износ.

Угол наклона главной режущей кромки λ отрицательный, когда вершина резца является наивысшей точкой: обычно λ = 0…4°. При этом стружка сходит на обрабатываемую поверхность впереди резца (резец менее прочный) и рекомендуется при чистовых обработках.

Когда вершина резца является наиболее низшей точкой λ положителен (головка более массивная, следовательно – прочная). При этом стружка сходит к обработанной поверхности, царапает обработанную поверхность и мешает рабочему следить за обработкой, но при этом головка резца массивная и стойкая, рекомендуется при обдирочных работах и при обработке прерывистых поверхностей.

Отмеченные углы являются углами в статике. Углы g, α, φ могут изменяться вследствие погрешности установки резца:

  • если при обтачивании вершина резца выше линии центров, то угол +g увеличивается, а угол α уменьшается, а при установке вершины резца ниже линии центров – наоборот;
  • если ось резца будет не перпендикулярна к линии центров, то это вызовет изменение углов φ и φ1.

Так как фактически поверхность резания к которой касательна плоскость резания винтовая поверхность в процессе резания углы γ и α => var.

При работе с Smax и нарезании резьбы изменение углов g и α будет существенным, что необходимо учитывать при изготовлении резцов.
