Диаграмма состояния сплавов, образующих химические соединения (IV рода)

Диаграмма состояния сплавов, образующих химические соединения (IV рода)

Рассматривается диаграмма состояния сплавов, когда компоненты образуют устойчивое химическое соединение, не разлагающееся до расплавления, и чистые компоненты не образуют твердые растворы.

Компонентами системы являются А и В , а твердыми фазами А, В и АnBm. На диаграмме имеются две эвтектические точки Е1 и Е2.

Эвтектика Епредставляет собой смесь кристаллов компонента А и химического соединения АnВm , а эвтектика Е2 - В и АnВm.

Устойчивое химическое соединение АnВm можно рассматривать в качестве компонента, и диаграмма IV рода (рисунок 27) делится в этом случае на две диаграммы I рода, рассмотренные ранее.

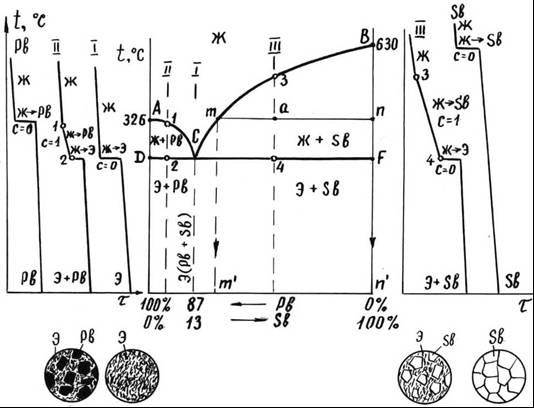

Рисунок 24 - Диаграмма состояния и кривые охлаждения сплавов системы «свинец-сурьма»

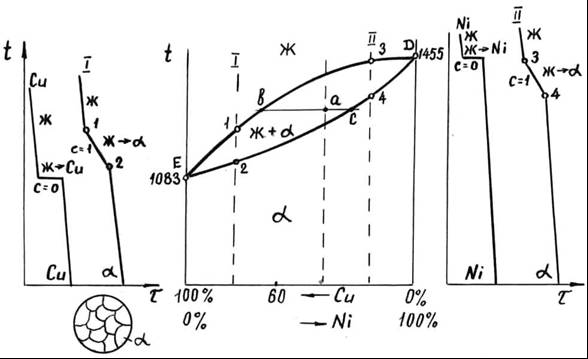

Рисунок 25 - Диаграмма состояния и кривые охлаждения сплавов системы «никель-медь»

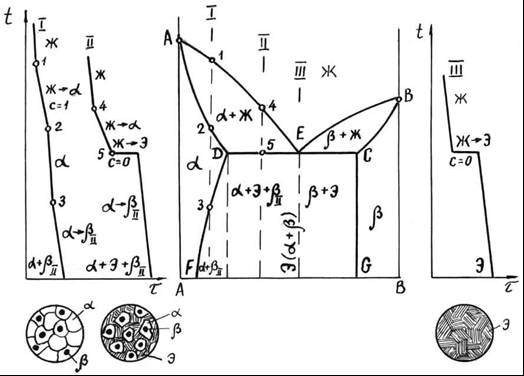

Рисунок 26 - Диаграмма состояния III рода и кривые охлаждения сплавов

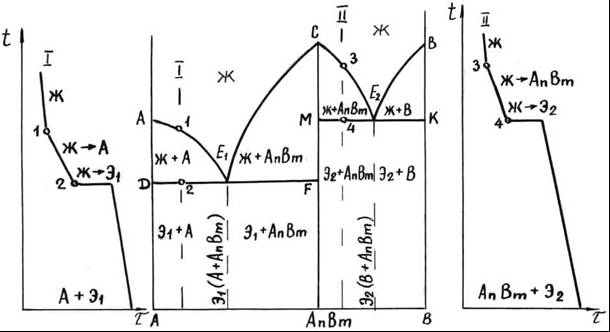

Рисунок 27 - Диаграмма состояния IV рода и кривые охлаждения сплавов
